· chirurgia implantare guidata
Niente boccola. Due bracci guidano la fresa dai lati, dentro canali di resina: sito operatorio aperto, irrigazione libera, ingombro minimo. Il chirurgo torna a vedere — e a sentire.

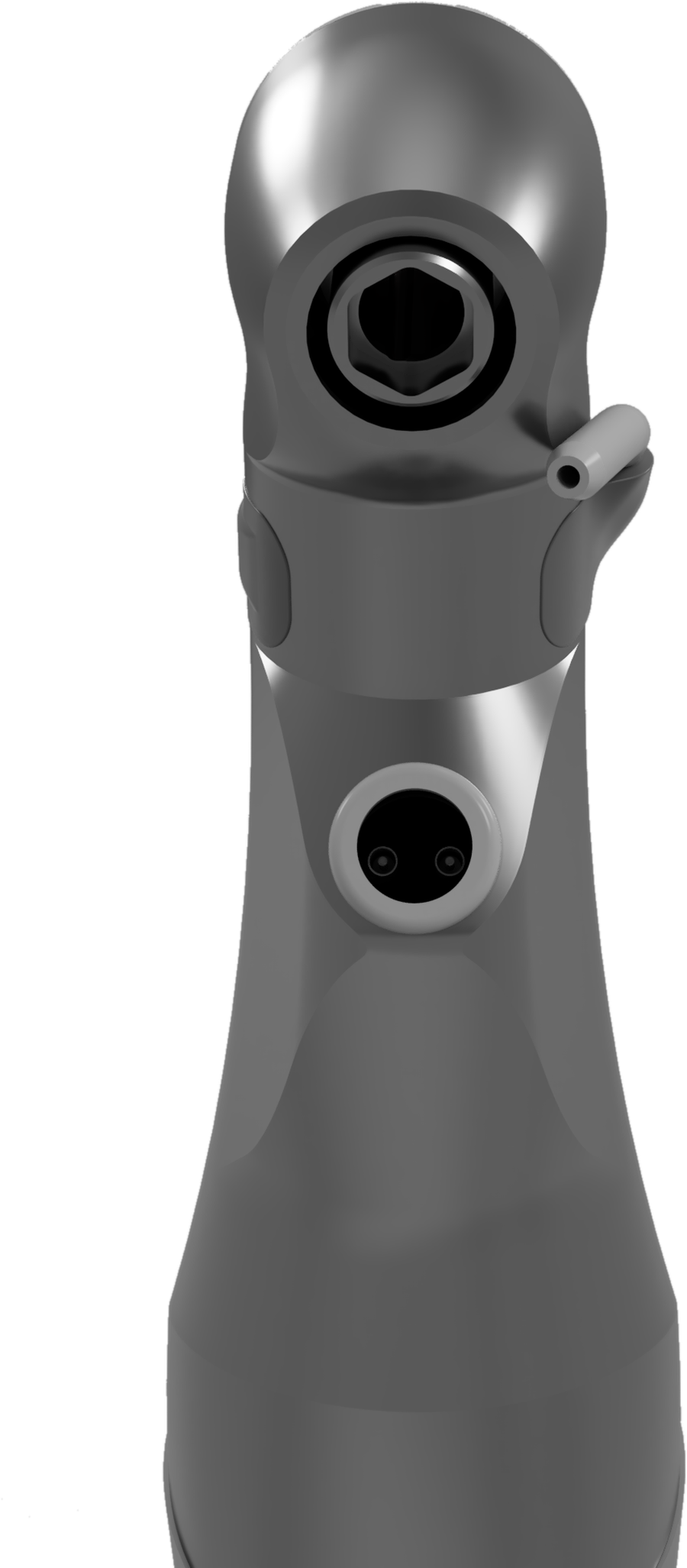

Porta la fresa al centro. La forchetta si monta qui sopra.

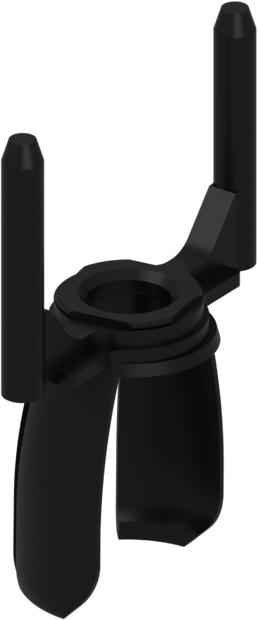

Due bracci (Ø2,0 · interasse 17,0) che scorrono nei canali di resina e guidano la fresa dai lati.

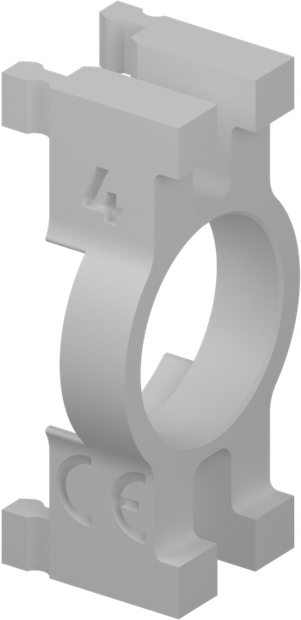

Si aggancia alla forchetta e fissa la quota di discesa, calibrato sul caso.

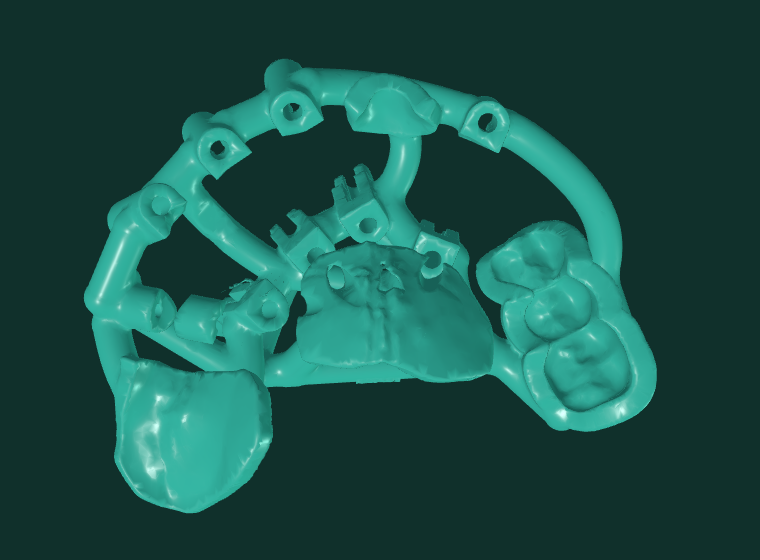

La dima GuideX è progettata sul modello del paziente: si stacca e si riattacca da sola. Confronta mascella e mandibola — passa e clicca sulle parti; i pin/fori sono i punti della vite di fissaggio.

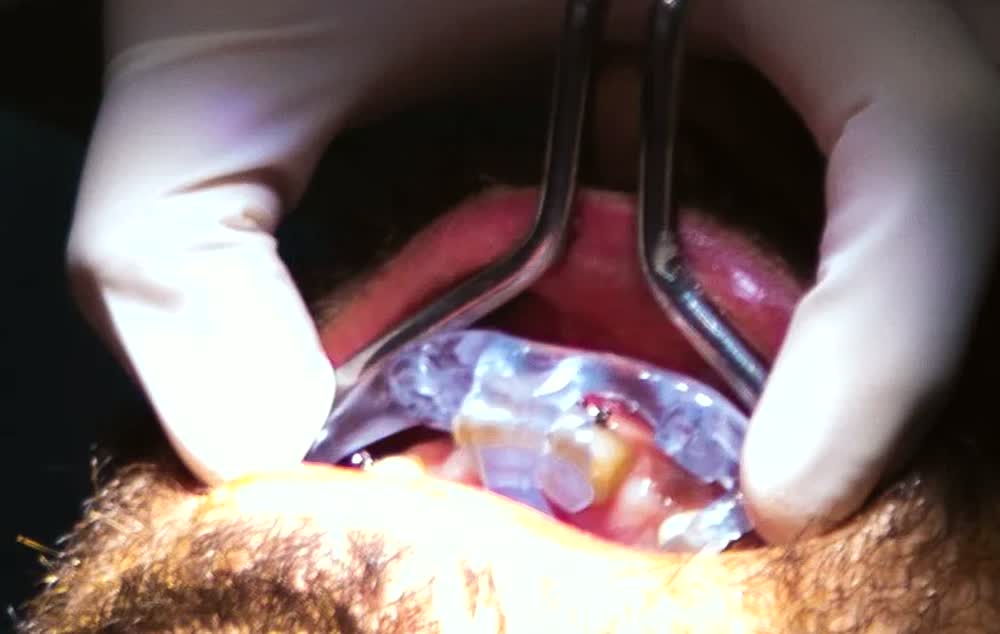

I PIN sono mini‑viti ortodontiche. Nei casi edentuli o quando serve più stabilità, la dima si fissa all'osso con queste mini‑viti. I fori dedicati nella dima — già pianificati — sono i loro punti d'inserimento: la guida resta ferma e precisa per tutta la chirurgia.
Nessun tubo che imprigiona la fresa. La forchetta la guida dai lati: il campo resta visibile, irrigabile, operabile.
La fresa non è imprigionata in un cilindro: nessun attrito tubo-fresa, nessuna leva nascosta sulla traiettoria.
La forchetta (Ø2,0 · interasse 17,0 mm) scorre in due canali di resina e guida la fresa dai lati, entro ~0,15 mm.
Vedi l'osteotomia, irrighi liberamente, scolli e operi. Ingombro minimo verso i denti vicini.
I canali in resina guidano la forchetta al posto di una boccola. Ne esistono due tipi:
Il vantaggio chiave resta lo stesso: il canale è più basso di una boccola e occupa meno spazio verticale.
Racchiude il braccio della forchetta su tutti i lati: è il default, massima guida.
Serve solo quando occorre un'entrata posteriore delle forchette. Con la forchetta lunga — sempre nelle prime frese — entri a scorrimento, ti appoggi sulla parte di canale rimanente per direzionarti, poi scendi in verticale.
Sembrano più alti, ma stanno sotto il livello di una boccola: guadagni millimetri e operi dove una boccola darebbe fastidio.
Guida sleeveless: la fresa non è imprigionata in un tubo. Campo operatorio aperto.
I canali stanno sotto il livello di una boccola: operi anche dove lei non passerebbe.
La forchetta scorre nei canali senza l'attrito tubo‑fresa di una boccola.

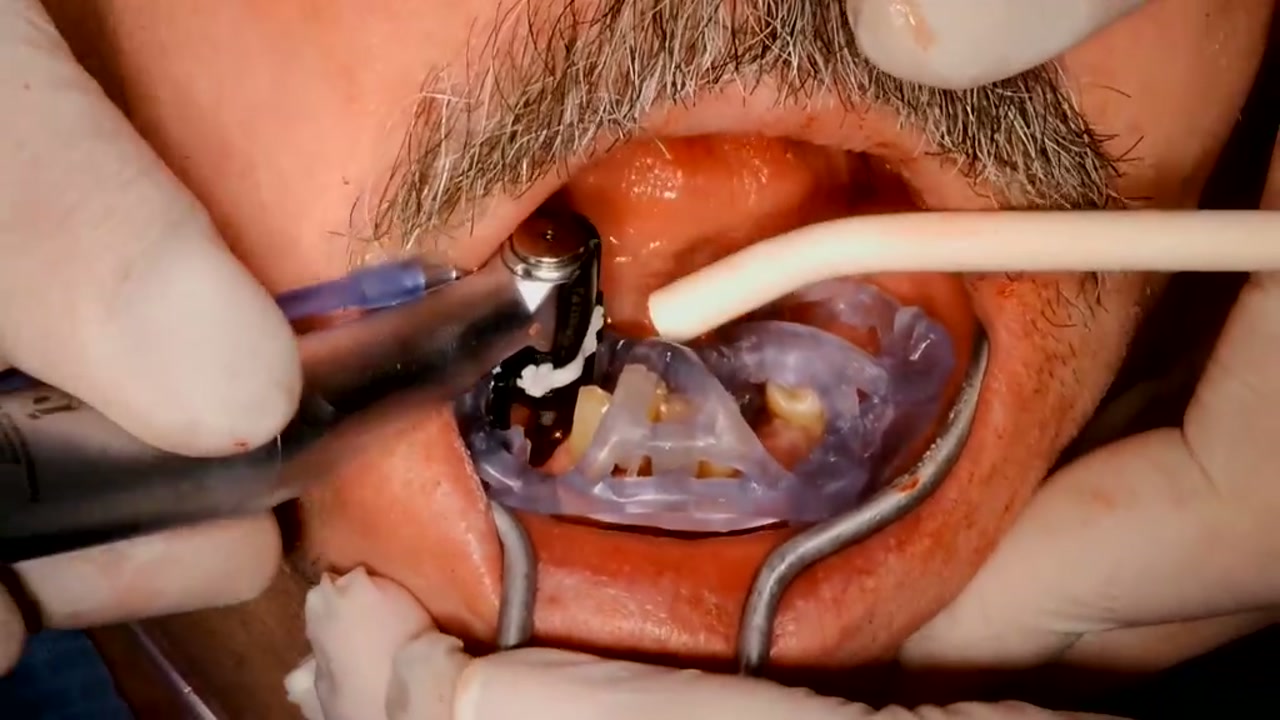

Sito aperto: raffreddamento diretto sull'osteotomia, sempre in vista.
Nessuna fresa dedicata: compatibile con lo strumentario che usi già.
Guida dento o mucoso‑supportata, fissabile con vite di fissaggio dove serve.
Sede del provvisorio già ricavata nella dima: meno tempo alla poltrona.
Compatibile con ~205 sistemi implantari, dalla nostra lista compatibilità.
Calzata univoca e precisione guidata: la decisione resta al chirurgo.
La forchetta calza sulla testa del contrangolo e si chiude con uno scatto. Manuale, senza meccanismi elettrici.
A forchetta agganciata, il manipolo ruota a mano attorno all'asse della fresa: trovi la posizione più comoda senza spostare il punto di lavoro.

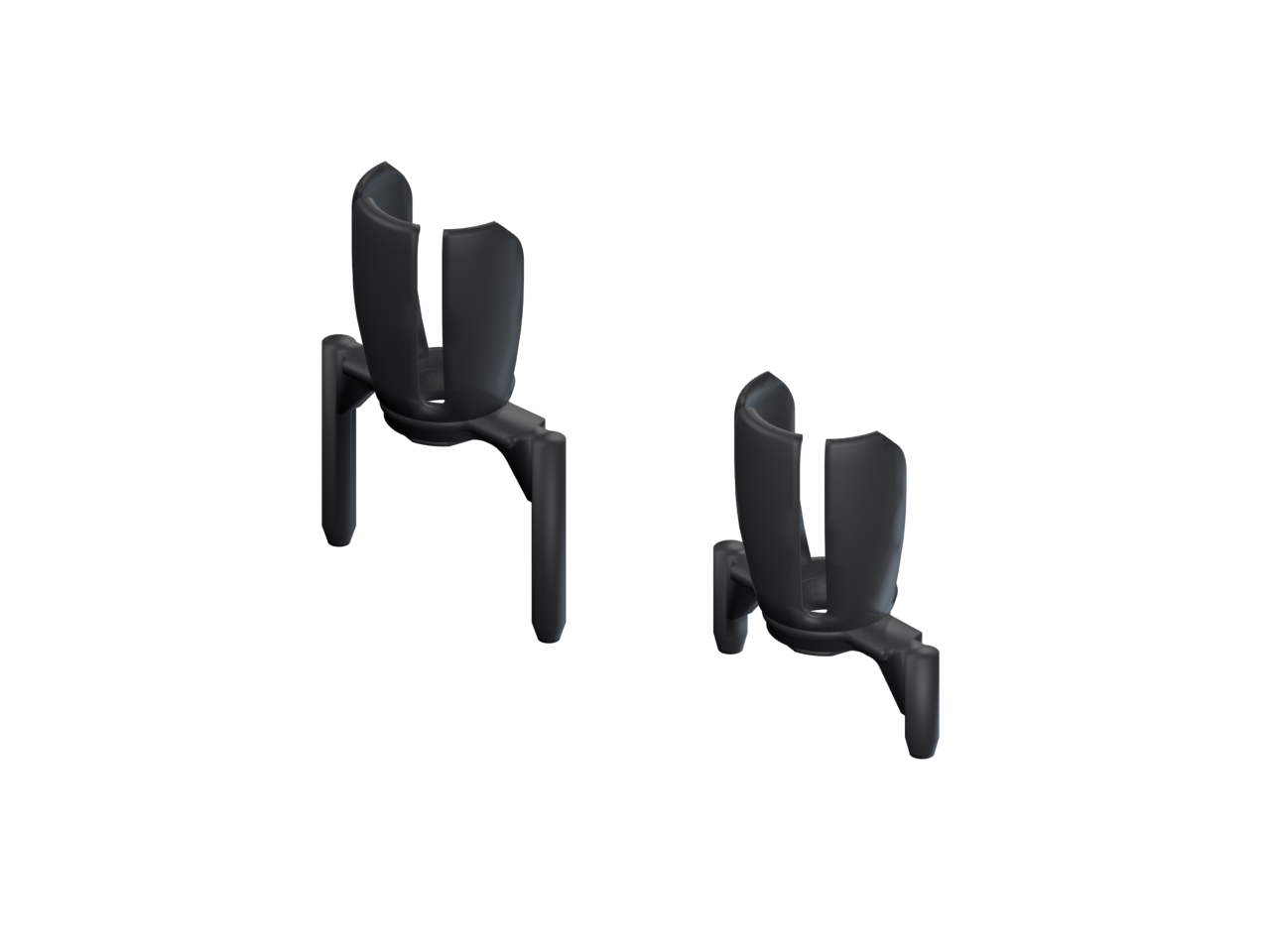

Forchetta lunga e corta: la corta, più compatta, per aperture ridotte e spazi interdentali stretti.

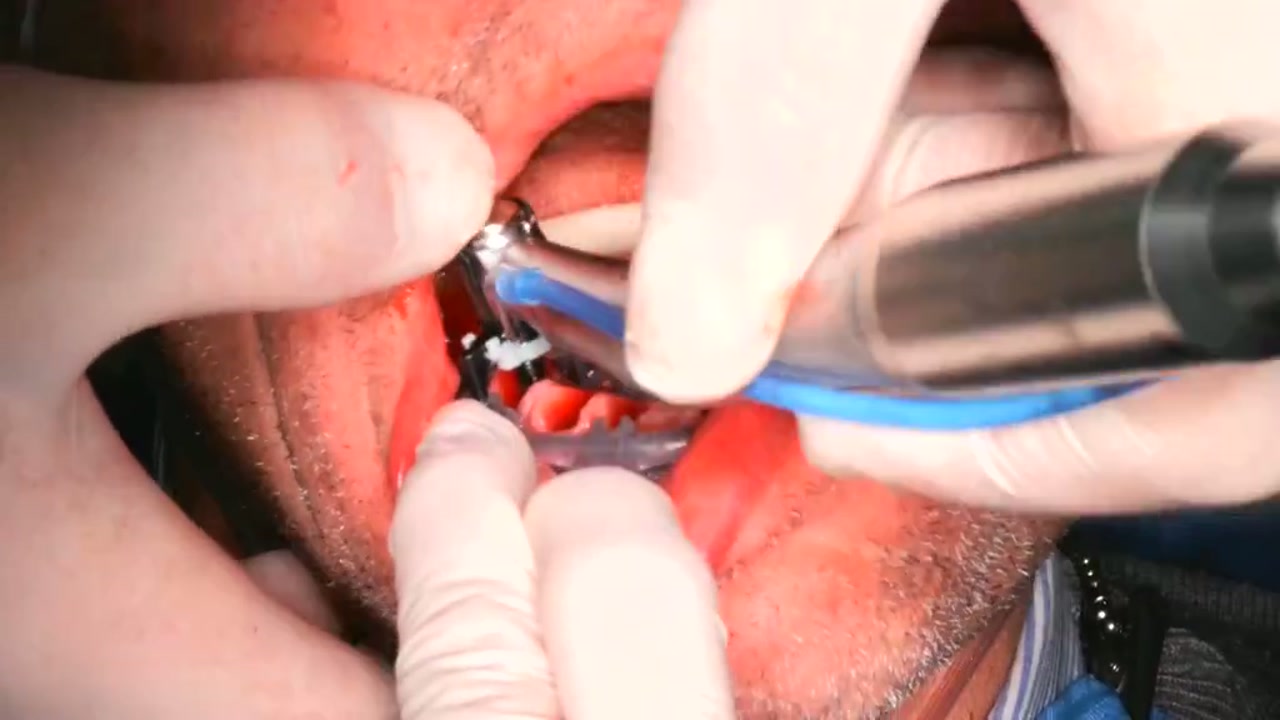

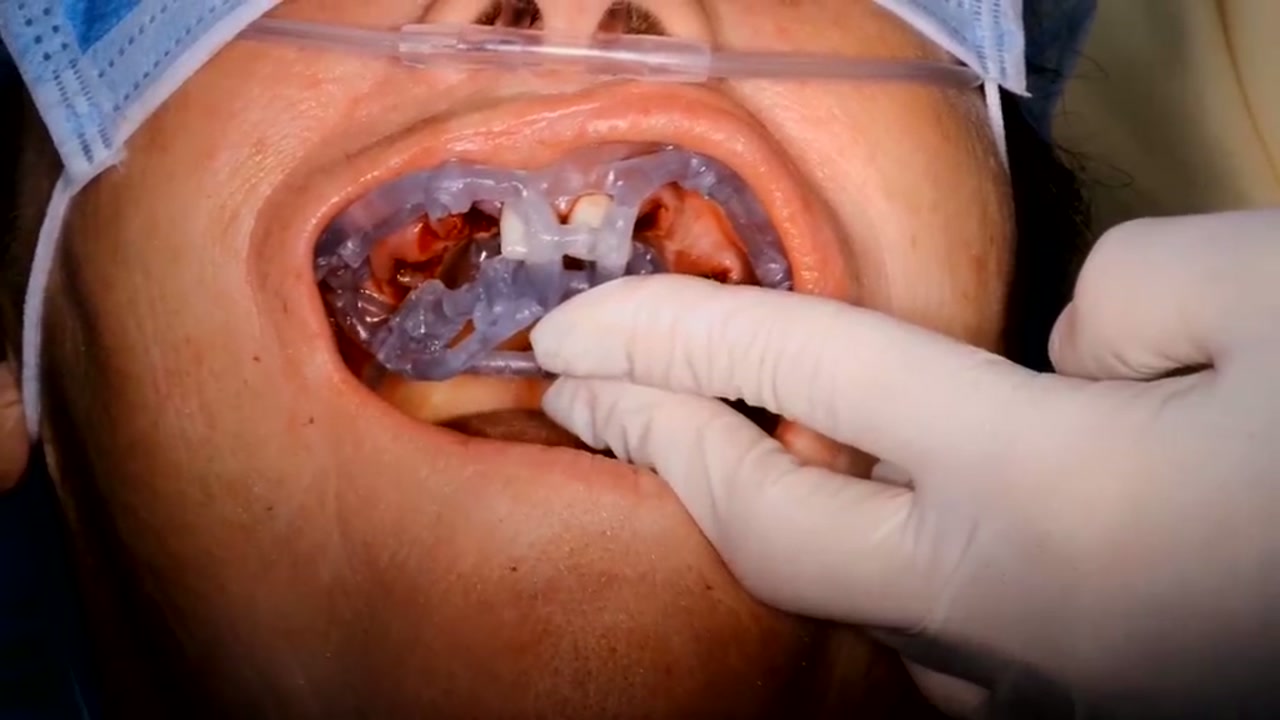

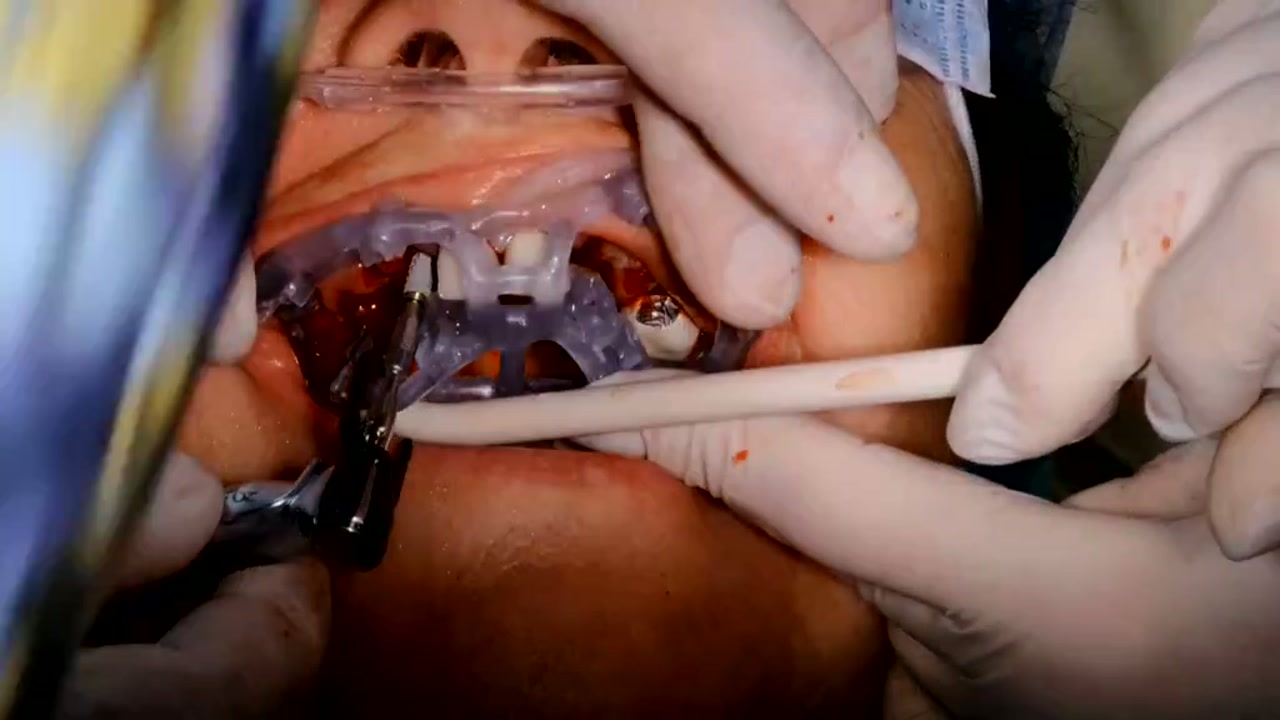

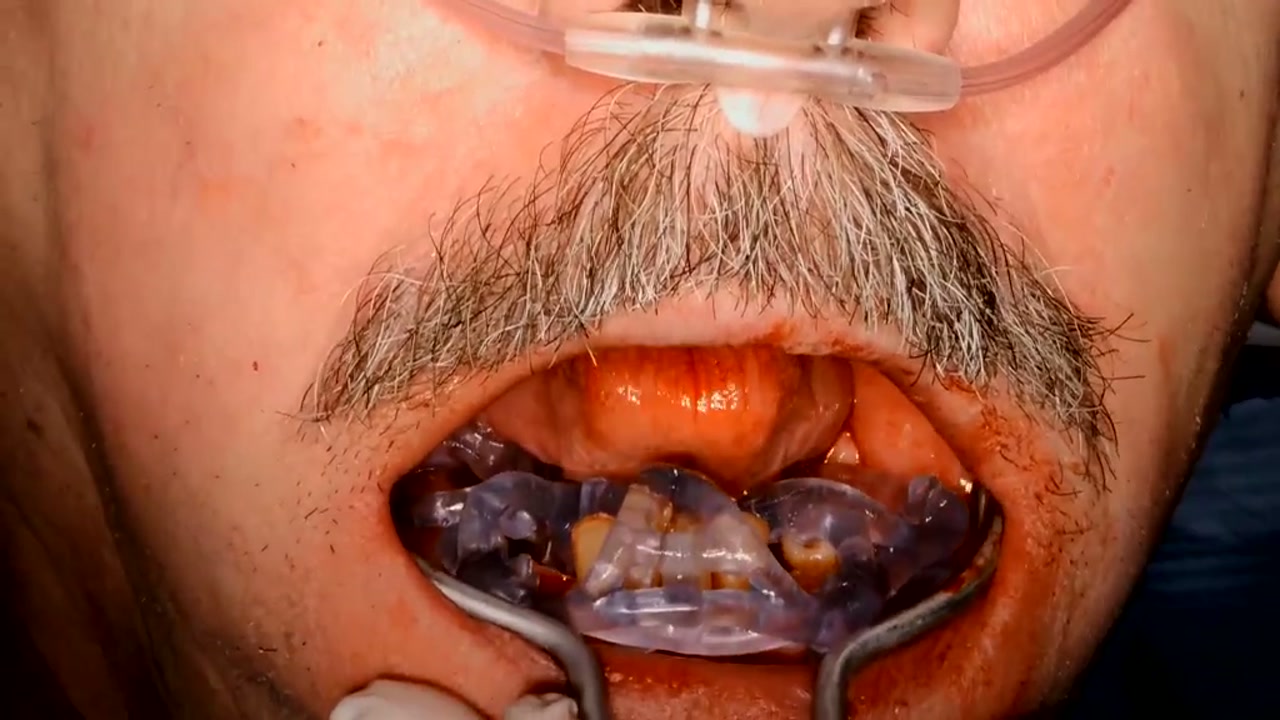

Casi reali: la dima in posizione, lo strumento che guida la fresa, il campo operatorio sempre in vista. Pazienti e chirurghi consenzienti.
Rilievo del caso e guida radiologica del paziente.
Cone-beam con la dima radiologica in sede.
Modelli e dima acquisiti digitalmente.
Posizione degli impianti e disegno della guida — con il software che preferisci.
La dima chirurgica stampata in resina, pronta all'uso.
Protesi provvisoria pronta per il paziente.
Marker radiopachi esterni registrano CBCT e scansione: aggirano lo scatter del metallo, tollerano la mobilità dentale e danno il massimo nell'edentulia totale — dove il matching di superficie fallisce.

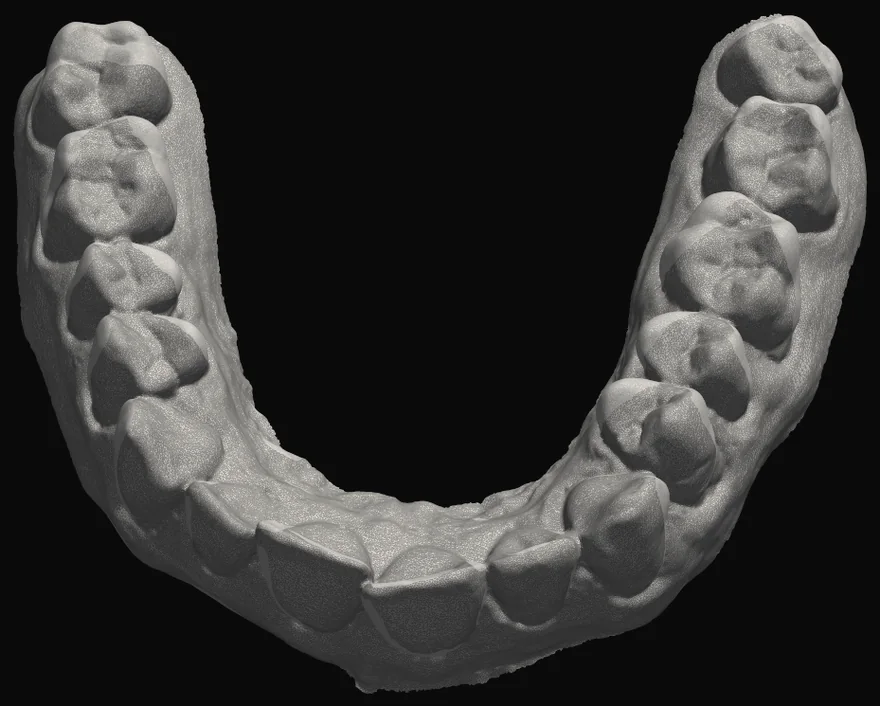

Denti presenti, senza ricostruzioni metalliche. I denti stessi fanno da riferimento per la registrazione: niente stent.
Modello master + antagonistascansione dell'arcata da operare e di quella contrapposta

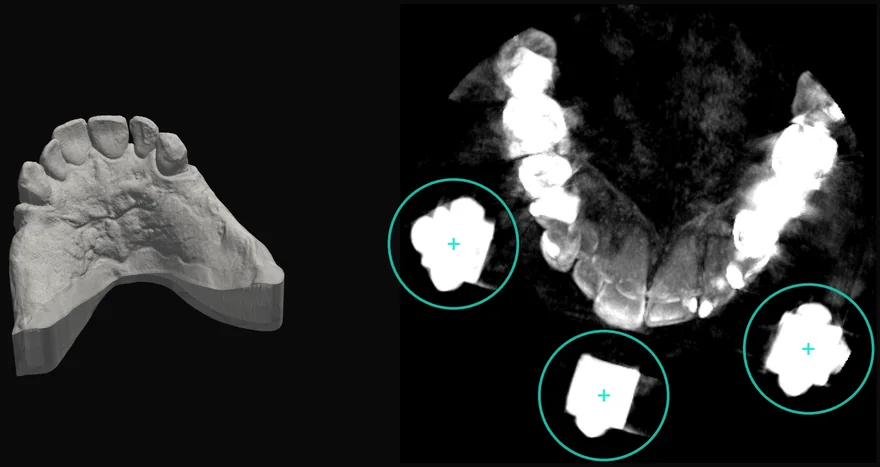

CBCT a occlusione apertacone-beam, arcate non serrateCorone o ricostruzioni metalliche che creano scattering in CBCT: serve un riferimento esterno al metallo.
Modello master + antagonistaarcata da operare e contrapposta
Universal Stentreperi radiopachi: riferimento che aggira lo scatter del metallo

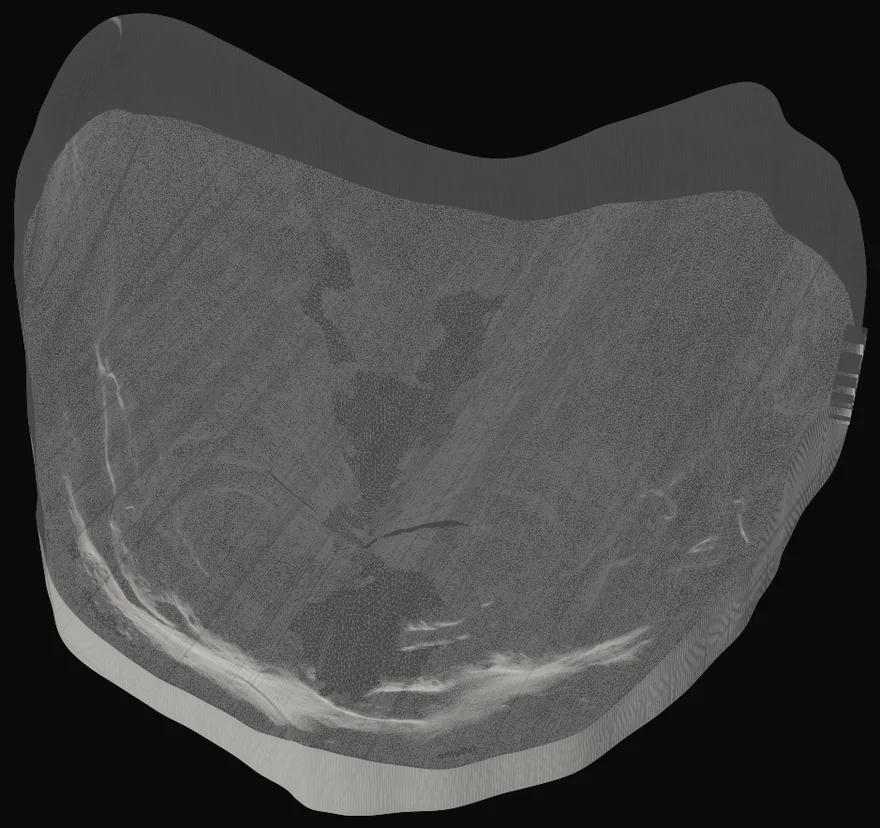

Arcate in occlusioneregistrazione del morso, con scanner intraoraleCBCT con stent in sedeNessun dente di riferimento: la guida è mucoso-supportata e serve catturare l'appoggio sulla mucosa.
Modello master + antagonistacresta edentula e arcata contrappostaUniversal Stentreperi radiopachi di registrazione
Dima radiologicala dentiera ribasata con silicone radiopaco rende visibile l'interfaccia con la mucosaCera di centricaregistrazione del morsoCBCT con dima radiopacaIntervento del Dr. Oscar Malaguti con Guide‑X: post‑estrattivo immediato con la sede del provvisorio già ricavata nella dima, piena visibilità e irrigazione libera. Tempi alla poltrona, precisione e predicibilità al livello successivo — rende di fatto obsolete le dime tradizionali con boccole e frese dedicate.
Il sistema dalì presentato alla Fiera Internazionale dell'Odontoiatria di Colonia, tra le innovazioni della chirurgia guidata. Un riconoscimento del lavoro sulla sistematica sleeveless.
Corso GuideX dedicato alla chirurgia guidata senza boccola, più formazione gratuita online. Ti accompagniamo dal planning alla chirurgia, sul tuo strumentario.
Richiedi informazioni sul corsoRichiedi il kit di prova GuideX. Ti seguiamo passo-passo, dal planning alla chirurgia.
